Трубка ТКР
Трубка ТКР - Информация
ТУ 3491-001-41533292-2000, ВИГЕ.754178.023-97 ТУ
Класс нагревостойкости – Н

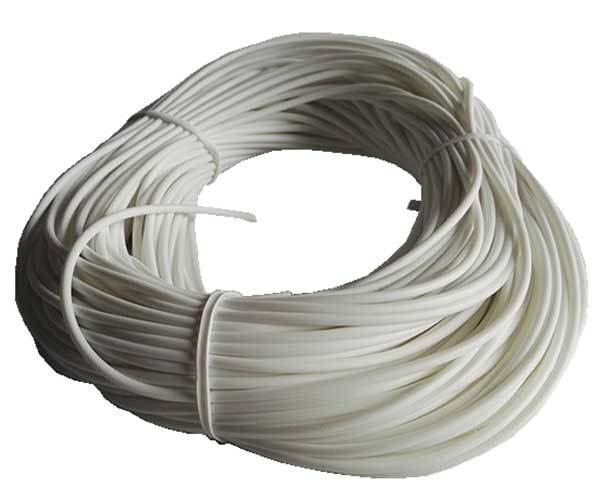

Трубки ТКР тип 203 («силиконовые») производятся из кремнийорганической резины.
Материал имеет высокую термостойкость и высокие электроизоляционные характеристики, он эластичный и гибкий, стоек в воздействию химических веществ и коррозии.
Трубка ТКР используется в различных бытовых и производственных сферах в качестве термоизоляционного и электроизоляционного материала для защиты кабелей и проводов, например, в изоляции выводных концов электродвигателей, в трансформаторах, в сварочных аппаратах и др. электротехнике.
Трубки ТКР работают при напряжении до 1200В постоянного и переменного тока и частотой до 500Гц, по заказу потребителя, выпускаются различных цветов: красная, синяя, белая, желтая, зеленая, коричневая и т.д.
Температурный диапазон эксплуатации трубок ТКР от -60°С до +180°С, а также, кратковременно, они могут выдерживать существенное повышение температуры.
Расшифровка условного обозначения ТКР:
Т-трубка
К- кремнийорганическая
Р-резиновая, I (II) - исполнение I (II).
По размерам данные трубки выпускаются с внутренним диаметром от 1 мм до 58 мм и поставляются в бухтах различной длины от 30 метров, минимальная партия – 1 метр. Кроме того, разные производители этой трубки, делают ее с различной толщиной стенки. Например, трубки ТКР 660 В(исполнение I) имеют меньшую толщину стенки, чем трубки ТКР 1000 В (исполнение II). Трубки с повышенной толщиной стенки могут применяться в качестве изолятора при работе в повышенном диапазоне температур до +200°С.
Гарантийный срок хранения 18 месяцев.
Физико-механические параметры трубок ТКР (ТУ 3491-001-41533292-2000)
№ | Наименование показателя | Норма |
1. | Разрушающее напряжение при растяжении, МПа, не менее | 4,0 |
2. | Относительное удлинение при разрыве, %, не менее | 325 |
Электрические свойства трубок ТКР (ТУ 3491-001-41533292-2000)
№ |
Наименование показателя
| Норма для трубок диаметром, мм | ||
от 0,4 до 0,9 | от 1,0 до 73,0(II) | от 1,0 до 10,0(I) | ||
1 | Испытательное напряжение в исходном состоянии, кВ, не менее [> 6 ч (15-35°С) 45-75%; М (15-35°С) 45-75%] | 1,5 | 12,0 | 6,0 |
2 | Испытательное напряжение после воздействия повышенной температуры, кВ, не менее [> 6 ч (15-35°С) 45-75% + 48 ч (210°С) < 20%; М (15-35°С) 45-75%] | 1,2 | 10,0 | 3,0 |
3 | Испытательное напряжение после воздействия пониженной температуры, кВ, не менее [> 6 ч (15-35°С) 45-75% + 1 ч (-60°С) -; М (15-35°С)45-75%] | 1,2 | 10,0 | 3,0 |
4 | Испытательное напряжение после воздействия жидкой агрессивной среды - воды, кВ, не менее [> 6 ч (15-35°С) 45-75% + 24 ч (15-35°С) вода; М (15-35°С) 45-75%] | 1,2 | 10,0 | 3,0 |
5 | Испытательное напряжение после воздействия жидкой агрессивной среды - ксилола, кВ, не менее [> 6 ч (15-35°С) 45-75% + 8 ч (15-35°С) ксилол; М(15-35°С) 45-75%)] | - | 6,0 | 1,0 |
6 | Испытательное напряжение под воздействием продавливающей нагрузки в исходном состоянии, кВ, не менее [> 6 ч (15-35°С) 45-75%; М (15-35°С) 45-75%] | - | 6.0 | - |
7 | Испытательное напряжение под воздействием продавливающей нагрузки при повышенной температуре, кВ, не менее [> 6 ч (15-35°С) 45-75%; М (180°С) < 20%] | - | 7.0 | - |
8 | Испытательное напряжение под воздействием продавливающей нагрузки в условиях комнатной среды после воздействия жидкой агрессивной среды – ксилола при повышенной температуре, кВ, не менее [> 6 ч (15-35°С) 45-75% + 1 ч (110°С) ксилол + 0,5 ч (15-35°С) 45-75%; М (15-35°С) 45-75%] | - | 6.0 | - |
9 | Сопротивление изоляции, МОм, не менее [> 6 ч (15-35°С) 45-75%; М (15-35°С) 45-75%] | 1.1-10³ | - | 1.1-10³ |
